Xtreme Tuner - утилита № 1 для видеокарт KFA2. Позволяет в реальном времени изменять и мониторить показатели видеокарты, настраивать кривую вентиляторов и управлять режимами подсветки.

В комплекте к видеокарте прилагается дополнительный вентилятор 1-Clip Booster, который устанавливается на бэкплейт (укрепительную пластину) и способствует эффективному отводу тепла. Ниже приведены инструкции по установке. Следуйте им.

Все дальнейшие действия должны выполняться при отключенном питании.

Для установки дополнительного вентилятора требуется свободное пространство над областью бэкплейта. 1-Clip Booster может быть не совместим с рядом материнских плат.

Шаг 1:

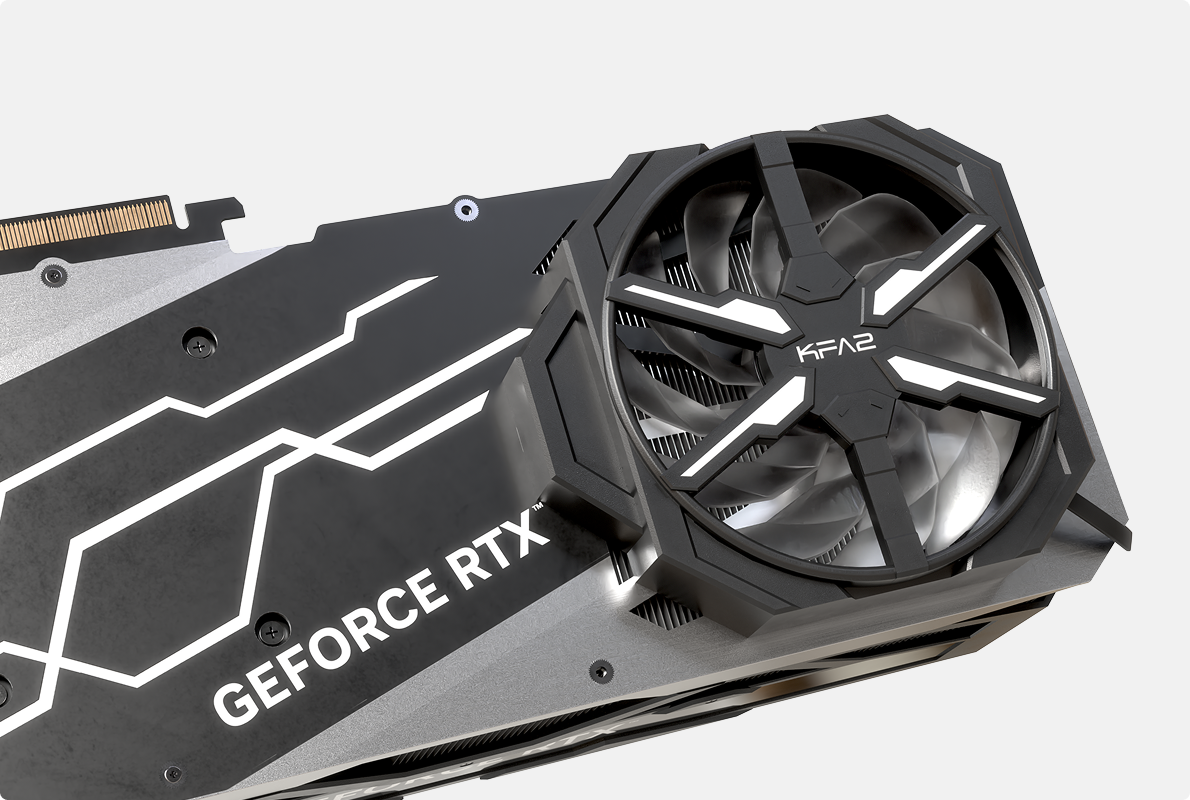

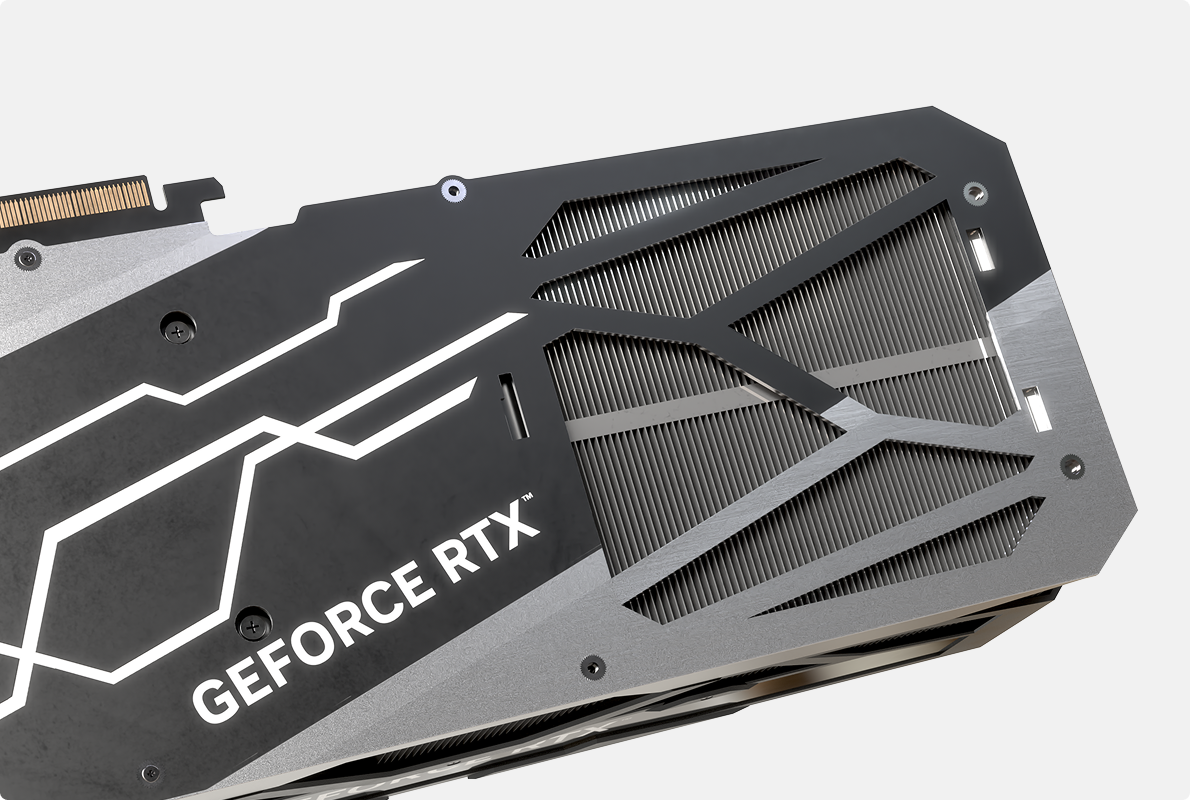

Установите вентилятор сверху решётчатой области бэкплейта в соответствии с расположением и размером крепёжных отверстий.

Шаг 2:

Установите 1-Clip Booster плавным скользящим движением сначала в одну сторону, затем в другую. При правильной установке раздастся характерный щелчок.

Кабель вентилятора должен быть выведен наружу.

Шаг 3:

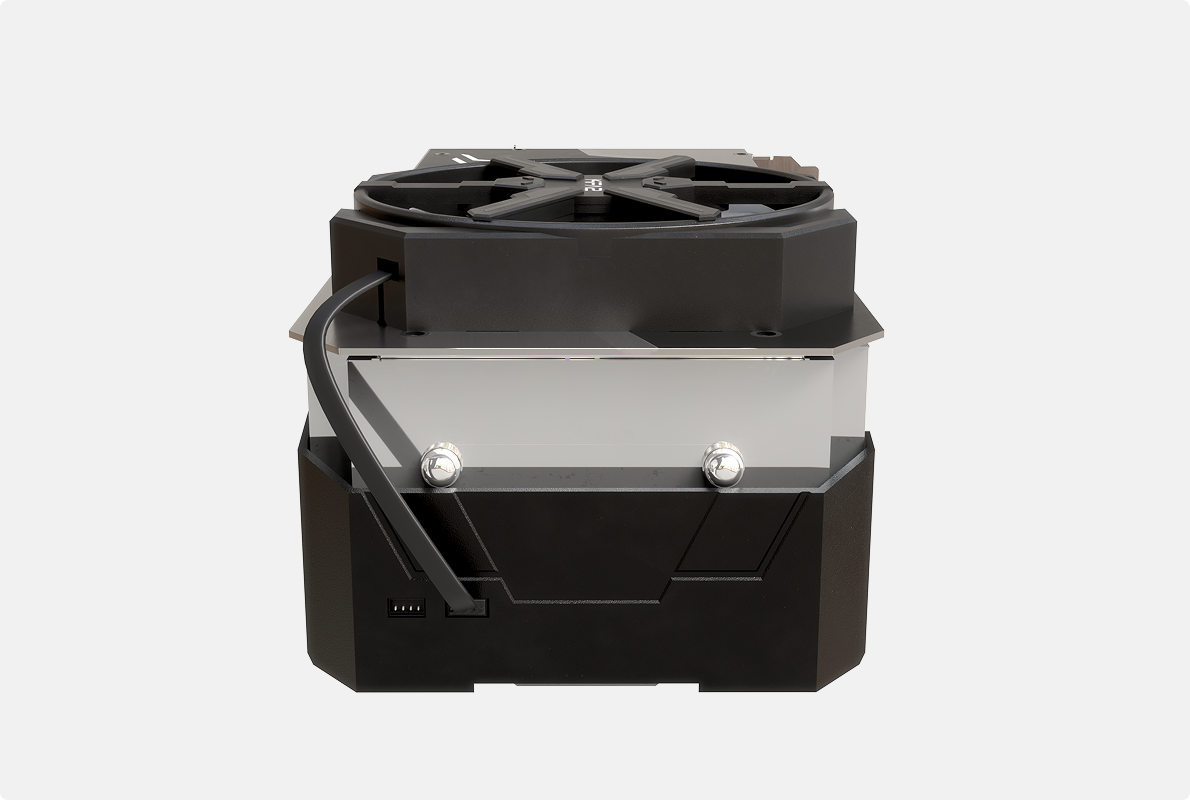

Подключите кабель вентилятора в 5-контактный разъём, который расположен на торце защитного кожуха видеокарты, как показано ниже.

Для снятия вентилятора повторите данные шаги в обратной последовательности.

С помощью технологии 1-Click Sync возможно синхронизировать ARGB эффекты видеокарты с другими деталями вашего компьютера. Управление ARGB настройками видеокарты производится через фирменную утилиту Xtreme Tuner.

Если хотите передать управление другой системе, например утилите управления подсветкой системной платы или периферии — следуйте инструкции ниже.

Все дальнейшие действия должны выполняться при отключенном питании.

Шаг 1:

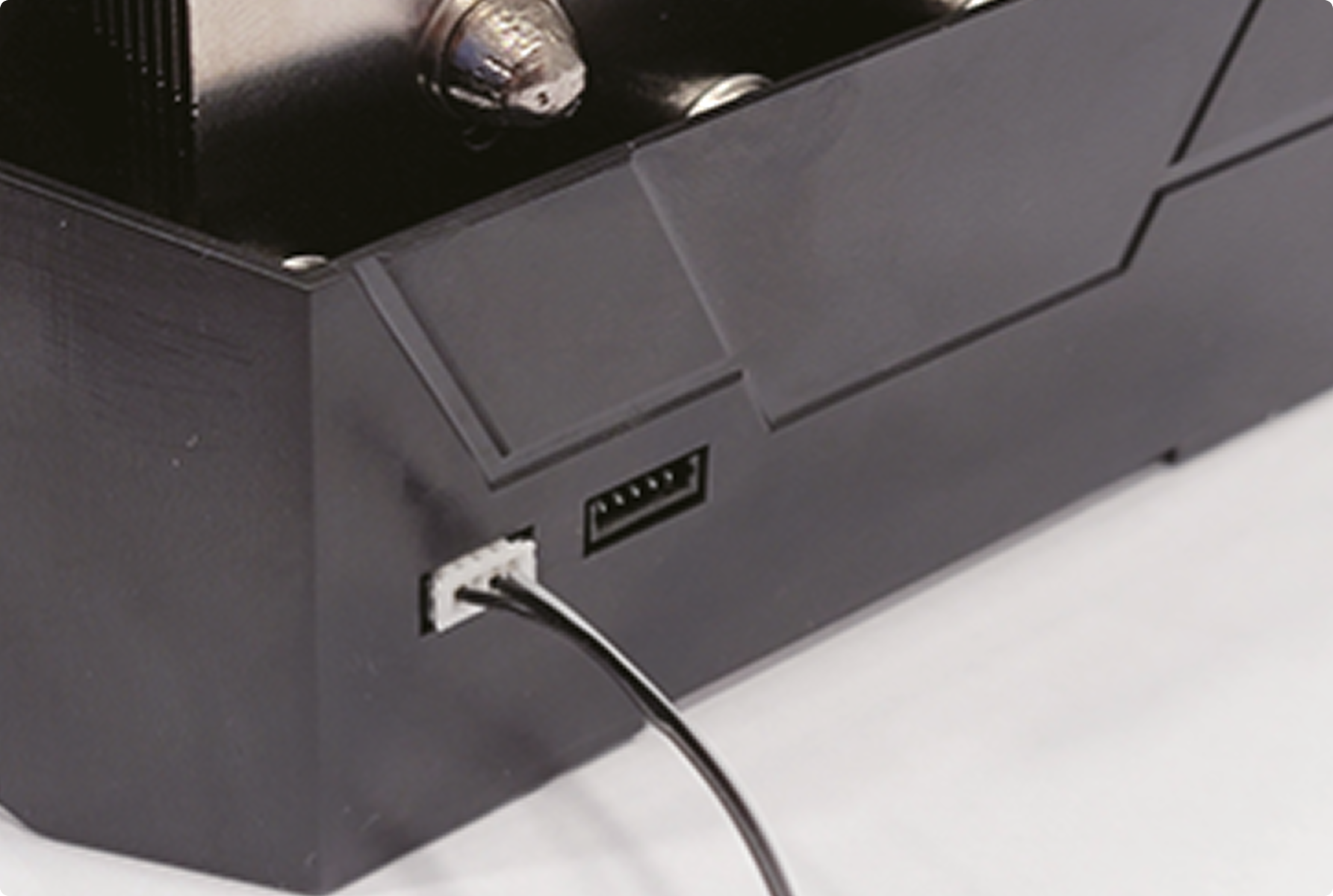

Найдите внешний 4-контактный разъём ARGB на вашей видеокарте. Он может быть расположен на торце защитного кожуха видеокарты или на печатной плате рядом с PCIe разъёмом питания.

Шаг 2:

Подключите идущий в комплекте поставки кабель к 4-контактному разъёму ARGB на видеокарте.

Шаг 3:

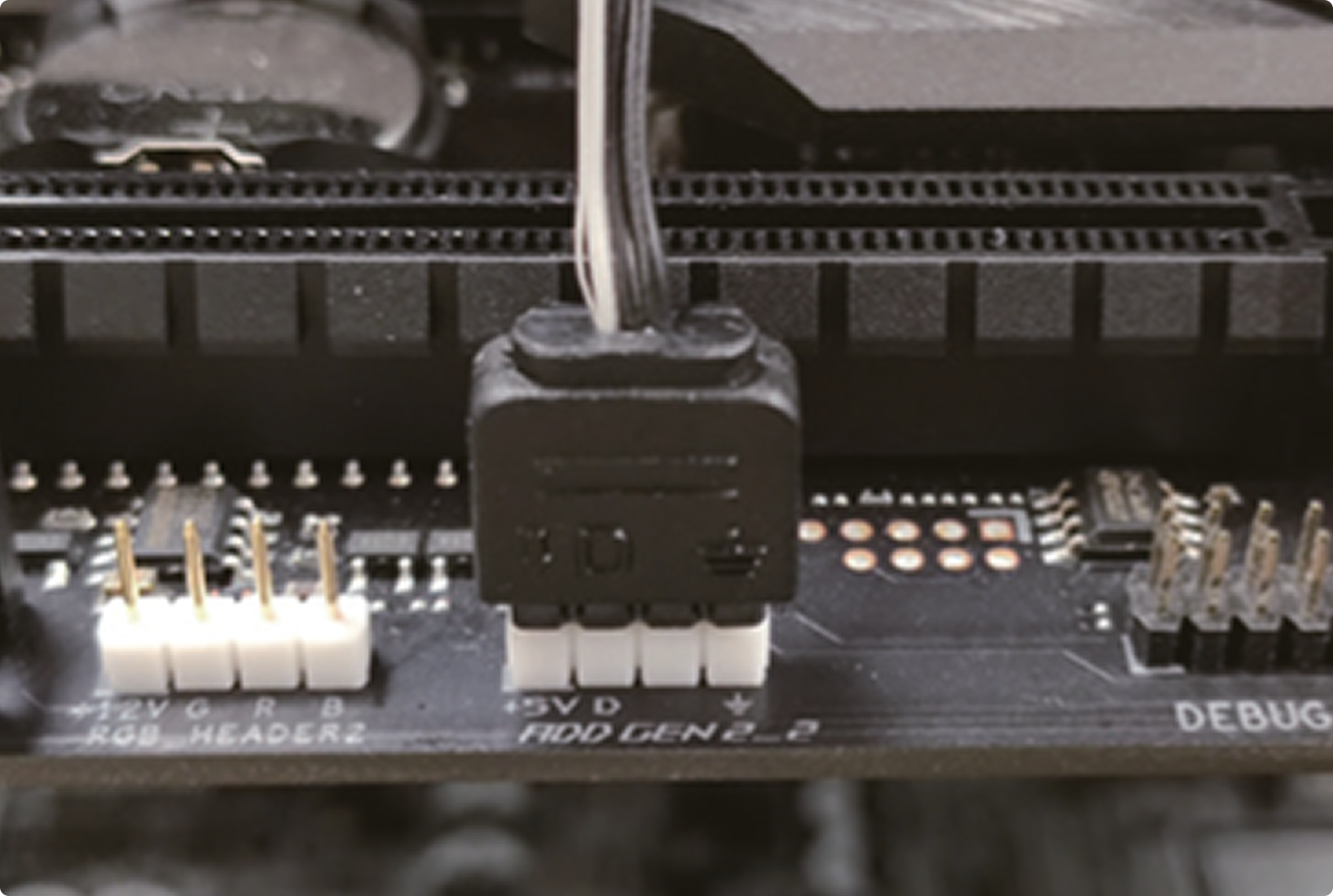

Подключите свободный 3-контактный 5V ARGB конец кабеля к соответствующему разъёму на материнской плате или другой системе управления ARGB подсветкой.

Шаг 4:

После подключения кабеля контроль над подсветкой видеокарты автоматически передаётся внешней̆ системе управления.

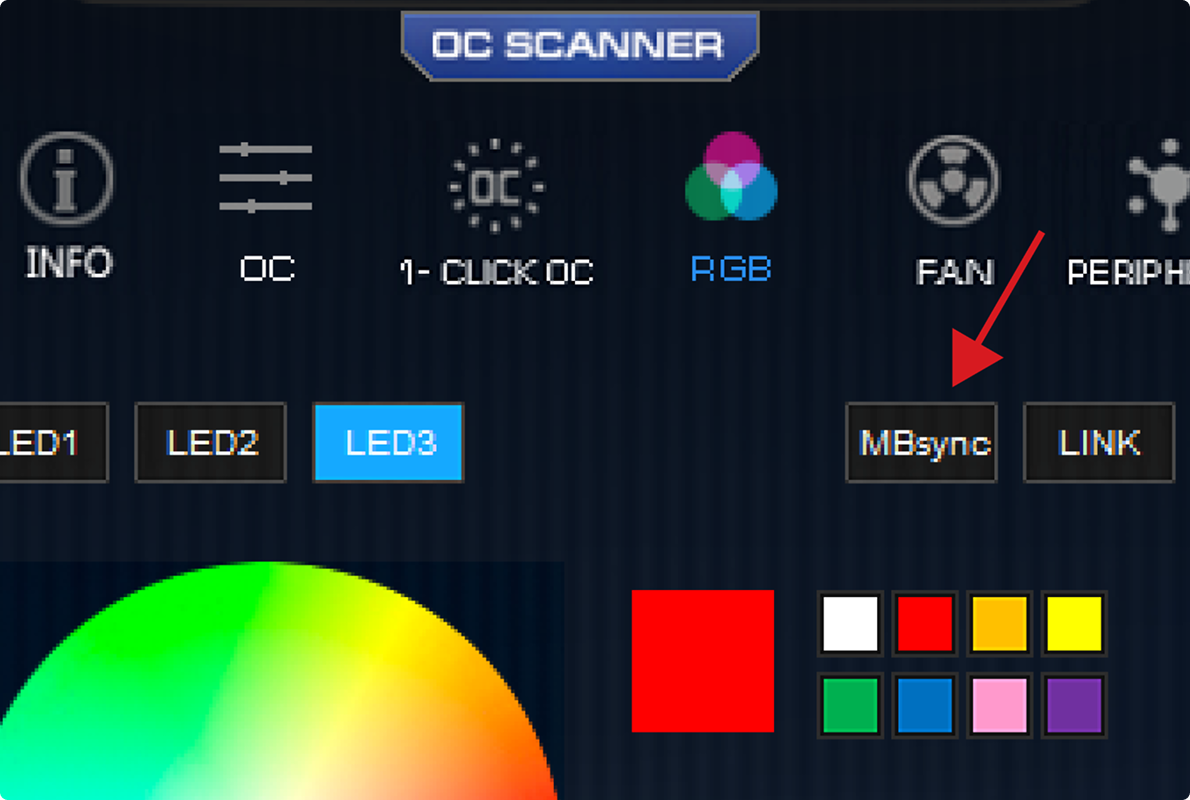

Для возвращения функции настройки ARGB подсветки в утилите Xtreme Tuner без отключения кабеля, нажмите кнопку MBSYNC в утилите Xtreme Tuner.

В комплекте с видеокартой KFA2 GeForce RTX 4090 SG поставляется держатель с регулируемой высотой и ARGB эффектом.

*Наличие и дизайн держателя зависят от модели видеокарты.

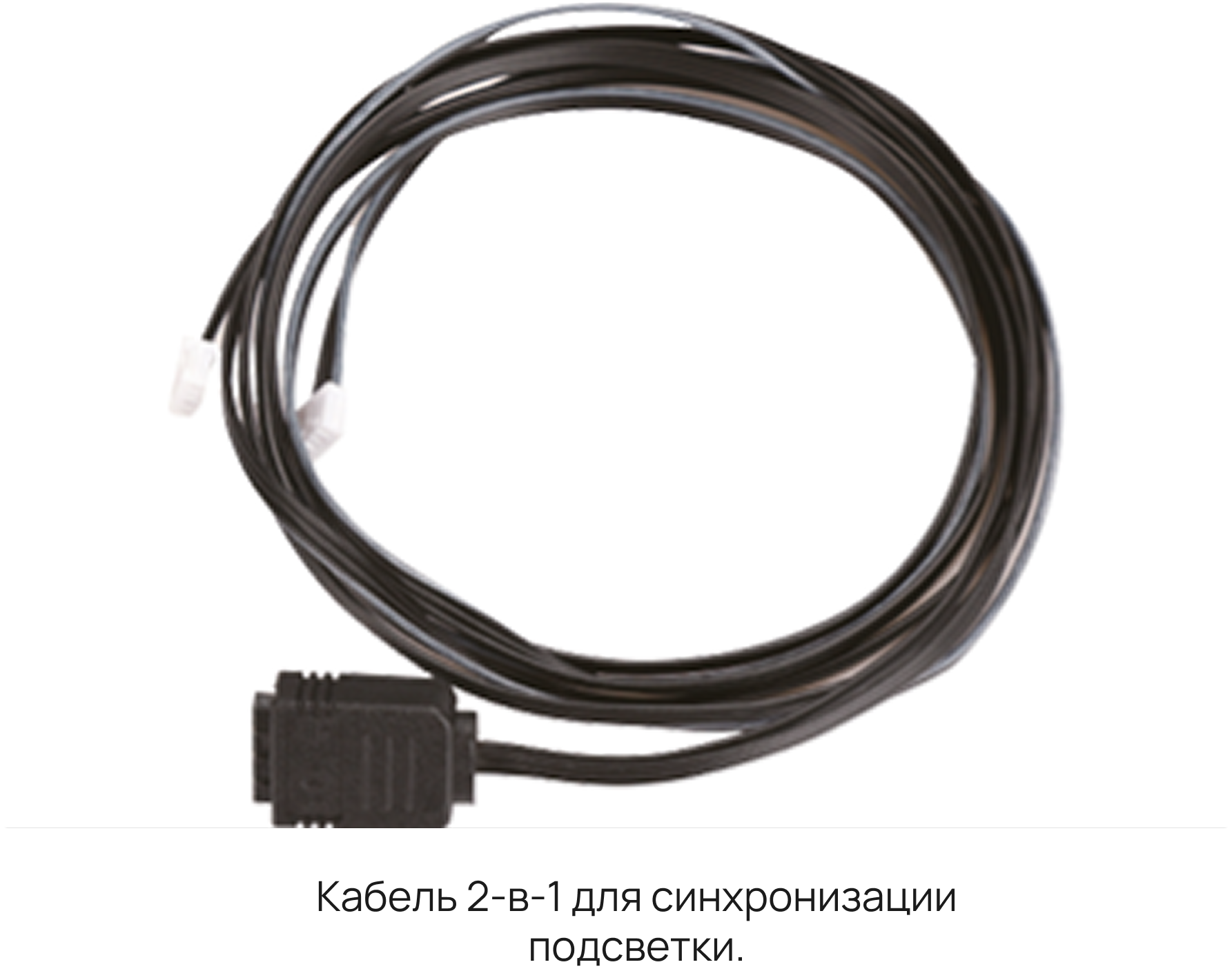

Для синхронизации ARGB эффектов подсветки видеокарты и держателя с остальными элементами системы используйте комплектный кабель 2-в-1. Подключите его к внешней системе управления ARGB подсветкой.

Видеокарты X GeForce RTX 40 оснащены ARGB подсветкой элементов. Настройка и отключение подсветки производится в фирменной утилите Xtreme Tuner.

Большинство моделей видеокарт данной серии поддерживают синхронизацию подсветки с остальными элементами системы с помощью комплектного кабеля 1-Click Sync.

Возможны 2 сценария подключения и настройки подсветки.

Без использования кабеля 1-Click Sync.

В этом случае настройка подсветки производится через десктоп или мобильное приложение Xtreme Tuner App. В утилите нужно перейти во вкладку RGB, выбрать интересующий вас эффект, задать цвета и интенсивность свечения. Затем нажать Apply.

С использованием кабеля 1-Click Sync.

Если вы хотите синхронизировать подсветку видеокарты с другими элементами системы, то нужно подключить комплектный кабель 1-Click Sync. Подключение производится либо к материнcкой плате, либо через сторонний контроллер. В этом сценарии контроль над подсветкой передаётся приложению материнской платы (перечисление) или контроллера. Возможность настройки через утилиту Xtreme Tuner блокируется.

С помощью технологии 1-Click Sync возможно синхронизировать ARGB эффекты видеокарты с другими деталями вашего компьютера.

После подключения комплектного кабеля к видеокарте и 3-контактному 5V ARGB разъёму на материнской плате или внешнему RGB контроллеру, управление настройками подсветки передаётся сторонней утилите.

Все дальнейшие действия должны выполняться при отключенном питании.

Способ отключения подсветки зависит от того, был ли подключен кабель синхронизации 1-Click Sync.

Сценарий «Кабель 1-Click Sync не подключен».

Для отключения подсветки нужно в приложении Xtreme Tuner на вкладке RGB выбрать эффект в виде перечёркнутой лампочки и нажать Apply.

Сценарий «Кабель 1-Click Sync подключен».

В данном случае отключение подсветки производится через утилиту управления подсветкой от материнской платы либо внешнего контроллера.

Большинство видеокарт серии CORE обладают LED подсветкой фронтальной панели. Включение и отключение подсветки производится с помощью небольшого аппаратного переключателя, расположенного на правом торце видеокарты.
